網架結構制作與拼裝要求
發布日期：2020-1-15 9:15:44 信息來源：本站原創

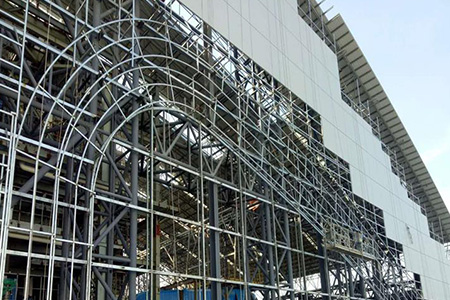

網架結構應在專門的胎具上制作，以保證桿件和節點的精度和互換性。網架結構制作與拼裝中的對接焊縫應符合現行國家標準《鋼結構工程施工及驗收規范》GBJ205規定的二級質量檢驗標準的要求，其他焊縫按三級質量檢驗標準的要求。焊接鋼板節點的節點板宜用砂輪切割機下料。節點板長度尺寸允許偏差為±2mm，厚度允許偏差為±0.5mm，角度允許偏差為±20′，可用角尺或樣板檢查，其接觸面應密合。焊接球節點的半圓球，宜用機床坡口。焊接后的成品球表面應光滑平整，不應有局部凸起或折皺。
一、對于網站結構上焊接球直徑的允許偏差：當球直徑小于等于300mm時，為±1.5mm；宜徑大于300mm時,為±2.5mm；圓度：當直徑小于等于300mm時，不應大于1.5mm；當直徑大于300mm時，不應大于2.5mm；設計壁厚減薄量不應大于13%，且不得超過1.5mm；對口錯邊量允許偏差不應大于1mm。螺栓球節點不得有裂紋。螺紋應按6H級精度加工,并符合國家標準《普通螺紋公差與配合》GB197—81的規定。球中心至螺孔端面距離偏差為±0.20mm，螺栓球螺孔角度允許偏差為±30′。
二、對于網架結構的焊接節點的鋼管桿件宜用機床下料。桿件長度應預加焊接收縮量，其值可通過試驗確定。桿件制作長度的允許偏差應符合下列規定
1、螺栓球節點的鋼管桿件為±1mm；
2、焊接球節點的鋼管桿件為±1mm；
3、焊接鋼板節點的型鋼桿件為±2mm。
三、網架應在專門的拼裝模架上進行小拼，以保證小拼單元的形狀及尺寸的準確性小拼單元的允許偏差應符合下列規定
1、小拼單元為單錐體時：弦桿長、錐體高為±2.0mm；上弦對角線長度為±3.0mm；下弦節點中心偏移為2.0mm；
2、小拼單元不為單錐體時，節點中心允許偏移為2.0mm；
3、小拼單元為平面桁架時，尺寸允許偏差應符合現行國家標準《鋼結構工程施工及驗收規范》GBJ205的有關規定。焊接球節點與鋼管中心允許偏移為1.0mm。分條或分塊的網架單元長度不大于20m時，拼接邊長度允許偏差為±10mm；當條或塊的長度大于20m時，拼接邊長度允許偏差為±20mm。對于多跨點支承網架拼接邊長度允許偏差為上述各項規定的1/2。高空總拼可采用預拼裝或其他保證精度措施焊接節點的網架結構在總拼前應精確放線,放線的允許偏差分別為邊長及對角線長的1/10000?？偲此玫闹С悬c應防止不均勻下沉?？偲磿r應選擇合理的焊接工藝順序，以減少焊接變形和焊接應力。拼裝與焊接順序應從中間向兩端或四周發展。
